Design Pattern

C++ 문법 정리

constructor

상속과 생성자

파생 클래스 생성자는 기반 클래스 생성자를 호출함
기반 클래스 생성자를 호출하는 코드를 만들지 않으면, 컴파일러가 추가함
컴파일러가 만들면 항상 기반 클래스의 디폴트 생성자를 호출함

Base() Derived(int) ~Derived() ~Base()

#include <iostream>

class Base
{
public:
	Base()     { std::cout << "Base()"    << std::endl; }
	Base(int a){ std::cout << "Base(int)" << std::endl; }
	~Base()    { std::cout << "~Base()"   << std::endl; }
};

class Derived : public Base
{
public:
	Derived()		// ==> Derived() : Base()
	{
		std::cout << "Derived()" << std::endl;
	}
	Derived(int a)	// ==> Derived(int a) : Base()
	{
		std::cout << "Derived(int)" << std::endl;
	}
	~Derived()
	{
		std::cout << "~Derived()" << std::endl;

		// ~Base()
	}
};

int main()
{
//	Derived d1;
	Derived d2(5);	// call Derived::Derived(int)

}

Base에 디폴트 생성자가 없을 때

파생 클래스에서 반드시 기반 클래스 생성자를 명시적으로 호출해야 함

#include <iostream>

class Base
{
public:
	// 핵심 : Base에 디폴트 생성자가 없음.
	Base(int a){ }
};
class Derived : public Base
{
public:
//	Derived() { }     // Derived() : Base(){ }
//	Derived(int a) { }// Derived(int a) : Base() { }

	Derived()      : Base(0) { }
	Derived(int a) : Base(a) { }
};
int main()
{

}

#include <string>

class People
{
	std::string name;
	int age;
public:
	People(const std::string& name, int age) : name(name), age(age) {}
};

class Student : public People
{
	int id;
public:
//	Student(int id) : id(id) {} // Student(int id) : People(),  id(id) {} //


	Student(const std::string& name, int age, int id)
		: People(name, age),  id(id) {}
};

int main()
{
	Student s("kim", 20, 15);
}

protected의 의미

자신의 객체는 생성할 수 없지만(추상적 존재)
파생 클래스의 객체는 생성할 수 있도록 하겠다는 의도

class Animal
{
//public:		// A, B 모두 ok
//private:		// A, B 모두 error
protected:
	Animal() {}
};

class Dog : public Animal
{
public:
	Dog() {}	// Dog() : Animal() {}
};

int main()
{
	// 다음중 에러를 모두 골라 보세요
	Animal a;	// A error // 추상적 개념
	Dog    d;	// B ok // 현실 세계 개념
}

upcasting

기반 클래스에서 상속받은 멤버가 메모리 layout 상단에 놓임

upcasting: 기반 클래스 포인터로 파생 클래스 객체를 가리킬 수 있다.

class Shape
{
public:
    int color;
};

class Rect : public Shape
{
public:
    int x, y, w, h;
};

int main()
{
    Rect rect;

    Rect*  p1 = &rect; // ok
    int*   p2 = &rect; // error.
    Shape* p3 = &rect; // ok

    Shape& r = rect;   // ok.

}

기반 클래스 포인터로는 기반 클래스의 멤버만 접근할 수 있음
파생 클래스의 고유 멤버에 접근하려면 명시적으로 static_cast 해야 함

class Shape
{
public:
    int color;
};
class Rect : public Shape
{
public:
    int x, y, w, h;
};

int main()
{
    Rect rect;

    Shape* p = &rect;

    p->color = 0; // ok
    p->x = 0;     // error
    static_cast<Rect*>(p)->x = 0; // ok

}

활용

동종(동일 기반 클래스로부터 파생된 클래스)을 처리하는 함수
동종 보관하는 컨테이너

class Shape
{
public:
    int color;
};
class Rect : public Shape
{
public:
    int x, y, w, h;
};

// 인자로 전달된 도형을 검정색으로 변경하는 함수
void changeBlack(Shape* p)
{
    p->color = 0;
}
/*
void changeBlack(Triangle* p)
{
    p->color = 0;
}
*/
int main()
{
    Rect r;
    changeBlack(&r); // 삼각형 색을 변경하는 함수에 사각형을 넣을 때 에러가 발생 -> Shape 사용

    Rect* buffer[10]; // 사각형만 보관
    Shape* buffer[10]; // 모든 도형 보관
}

dynamic_cast

downcasting: 기반 클래스 포인터(참조) 타입을 파생 클래스 포인터(참조) 타입으로 캐스팅하는 것

암시적으로 될 수 없음
반드시 명시적 캐스팅을 해야 함

#include <print>

class Animal
{
public:
	virtual ~Animal() {}
};
class Dog : public Animal {};
class Cat : public Animal {};

int main()
{

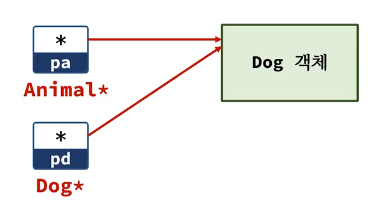

	Animal* pa = new Dog;
//	Animal* pa = new Cat;

//	Dog* pd = pa; // error
//	Dog* pd = static_cast<Dog*>(pa);
	Dog* pd = dynamic_cast<Dog*>(pa);

	std::println("{}",
				 reinterpret_cast<void*>(pd));
}

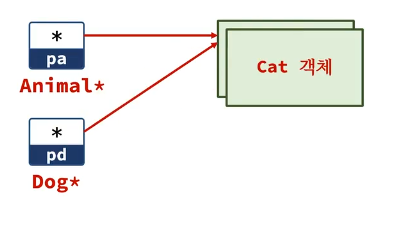

Cat을 Dog로 static_cast할 때

int main()
{
	Animal* pa = new Cat;
	Dog* pd = static_cast<Dog*>(pa); // 분명히 잘못됐지만 성공은 함

	std::println("{}",
				 reinterpret_cast<void*>(pd));
}

static_cast

컴파일 시간 캐스팅
runtime 오버헤드 없음
컴파일 시간에는 pa가 가리키는 메모리를 조사할 수 없음 -> 잘못된 downcasting을 조사할 수 없음
상속 관계에서는 항상 캐스팅 성공(주소 반환)

해결책은 dynamic_cast이다.

dynamic_cast

runtime 캐스팅
runtime 오버헤드 있음
runtime에 pa가 가리키는 곳을 조사 후 잘못되지 않은 경우만 주소 반환
잘못된 downcasting 사용 시 0을 반환
polymorphic type에 대해서만 사용 가능함 -> 가상 함수가 없는 경우는 컴파일 에러

class Animal
{
public:
//	virtual ~Animal() {}
};
class Dog : public Animal {};
class Cat : public Animal {};

int main()
{
	Animal* pa = new Cat;
	Dog* pd = dynamic_cast<Dog*>(pa); // 0

	std::println("{}",
				 reinterpret_cast<void*>(pd));
}

함수가 인자로 Animal* 를 사용하는 것은

모든 동물의 공통 작업만 하겠다는 것
함수 안에서 어떤 동물인지 조사하는 코드는 좋은 코드가 아님

class Animal
{
public:
	virtual ~Animal() {}
};
class Cat : public Animal {};
class Dog : public Animal
{
public:
	void run() {}
};
void foo(Animal* p)
{
	// p가 Dog를 가리킨다면 run() 멤버 함수를 호출하고 싶다
	// p->run(); // error

	Dog* pdog = dynamic_cast<Dog*>(p);

	if ( pdog != nullptr )
	{
		pdog->run();
	}

}
int main()
{
	Dog d; foo(&d);
	Cat c; foo(&c);
}

dynamic_cast와 디자인

dynamic_cast 를 사용하기보다는 다형성을 활용하는 것이 좋음
디자인 관점에서는 dynamic_cast를 되도록이면 사용하지 않는 것이 좋음

void foo(Animal* p)
{
	// 모든 동물의 공통의 작업
}

void foo(Dog* p)
{
	foo(static_cast<Animal*>(p));
	p->run();
}

int main()
{
	Dog d; foo(&d);
	Cat c; foo(&c);
}

Abstract class

순수 가상함수(pure virtual function)

구현이 없고 =0 으로 끝나는 가상함수

추상 클래스(abstract class)

순수 가상함수가 1개 이상인 클래스

객체를 생성할 수 없다.
포인터 변수는 생성할 수 있다.

class Shape
{
public:
	virtual ~Shape() {}

	virtual void draw() = 0;
};

int main()
{
//	Shape  s;	// error
	Shape* p;	// ok
}

추상 클래스로부터 파생된 클래스

기반 클래스(추상 클래스)가 가진 순수 가상함수의 구현부를 제공하지 않으면 역시 추상클래스이다.
객체를 생성할 수 있게 하려면 반드시 순수 가상함수를 override해서 구현부를 제공해야 한다.

class Shape
{
public:
	virtual ~Shape() {}

	virtual void draw() = 0;
};

class Rect : public Shape
{
public:
	virtual void draw() {} // 객체 생성 불가
};

int main()
{
	Rect r; // ??
}

추상클래스의 의도 :

파생 클래스에게 특정 멤버 함수를 반드시 만들라고 지시하기 위한 것

도형(Shape)을 그릴 수 (draw) 있을까?

사각형(Rect)은 실제 존재하는 객체이므로 그릴 수 있음
도형(Shape)은 추상적인 개념이므로 그릴 수는 없음

#include <print>

class Shape
{
public:
	virtual ~Shape() {}

//	virtual void draw() { std::println("draw Shape"); }
	virtual void draw() = 0;
};

class Rect : public Shape
{
public:
	void draw() override { std::println("draw Rect"); }

    // draw 가 가상 함수일 때,
    // Rect가 draw를 override하지 않으면
    // Shape의 기본 구현을 물려 받게 된다.
    // 논리적으로 맞나?
};

int main()
{
	Rect r;
	r.draw();
}

가상 함수 vs 순수 가상 함수

함수 종류	특징
가상 함수	파생 클래스가 반드시 재정의할 필요 없음, 재정의 하지 않으면 기본 구현 제공
순수 가상 함수	파생 클래스가 반드시 구현을 제공해야 함, 모든 도형이 지켜야 하는 규칙

interface

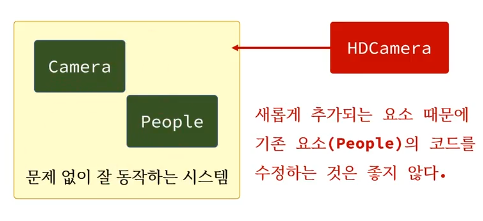

OCP, Open-Closed Principle: 소프트웨어 개체(클래스, 모듈, 함수 등)는 확장에 대해 열려 있어야 하고, 수정에 대해서는 닫혀 있어야 한다.

새로운 요소가 추가되어도 기존 요소가 변경되지 않게 설계해야 한다는 원칙

#include <print>

class Camera
{
public:
	void take() { std::println("take picture"); }
};

class HDCamera
{
public:
	void take() { std::println("take HD picture"); }
};

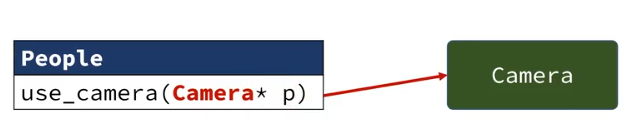

class People
{
public:
	void use_camera(Camera* p) { p->take(); }
	void use_camera(HDCamera* p) { p->take(); }
};

int main()
{
	People p;
	Camera c;
	p.use_camera(&c);

	HDCamera hc;
	p.use_camera(&hc); // ?
}

카메라 사용자와 제작자 사이에서 지켜야하는 설계 규칙: 추상 클래스 사용

파생이라는 단어보다는 “모든 카메라는 ICamera 인터페이스를 구현해야한다.”는 표현이 더 정확함

#include <print>



// 규칙 : 모든 카메라는 ICamera 로 부터 파생 되어야 한다.
// 규칙 : 모든 카메라는 ICamera 인터페이스를 구현해야 한다.
//class ICamera
struct ICamera
{
//public:
	virtual ~ICamera() {}

	virtual void take() = 0;
};

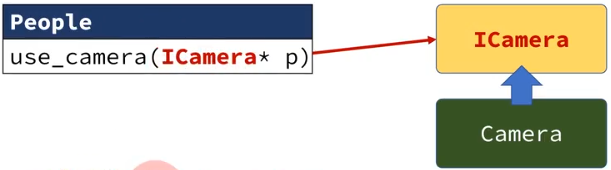

카메라 사용자(People): 특정 제품이 아닌 규칙의 이름(추상 클래스)만 사용

class People
{
public:
	void use_camera(ICamera* p) { p->take(); }
};

다양한 카메라 제품

반드시 규칙을 지켜야 함
규칙을 담은 추상 클래스로부터 파생해야 함

class Camera : public ICamera
{
public:
	void take() { std::println("take picture"); }
};

class HDCamera : public ICamera
{
public:
	void take() { std::println("take HD picture"); }
};

class UHDCamera : public ICamera
{
public:
	void take() { std::println("take UHD picture"); }
};

int main()
{
	People p;
	Camera c;
	p.use_camera(&c);

	HDCamera hc;
	p.use_camera(&hc); // ok

	UHDCamera uhc;
	p.use_camera(&uhc); // ok
}

추상 클래스 vs 인터페이스

종류	특징
추상 클래스	지켜야 하는 규칙 + 다른 멤버도 있는 경우
인터페이스	지켜야하는 규칙(순수 가상함수)만 가진 것

인터페이스를 만들 때

결국 기반 클래스로 사용되므로 반드시 가상 소멸자 사용
class 대신 struct를 사용하는 경우도 많음 (public 적기 귀찮아서)

강한 결합(tightly coupling)

객체가 다른 객체와 강하게 결합되어 있는 것
교체가 불가능하고 확장성 없는 경직된 디자인

약한 결합(loosely coupling)

객체가 다른 객체와 약하게 결합되어 있는 것(인터페이스를 통해서 통신)
교체가 가능하고 확장성 있는 유연한 디자인

Shape 예시

모든 도형을 타입으로 설계한다.

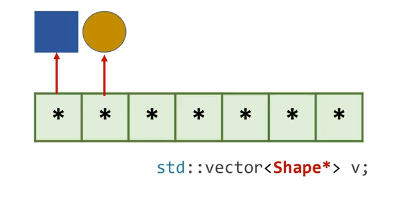

기반 클래스가 있다면 모든 도형을 하나의 컨테이너에 보관할 수 있다.

#include <iostream>
#include <vector>

class Shape
{
public:
	virtual ~Shape() {}
};

class Rect : public Shape
{
public:
	void draw() { std::cout << "draw Rect" << std::endl; }
};

class Circle : public Shape
{
public:
	void draw() { std::cout << "draw Circle" << std::endl; }
};

int main()
{
	Rect* r1 = new Rect;
	Circle* c1 = new Circle;

	std::vector<Shape*> v;

	v.push_back( new Rect);
	v.push_back( new Circle);

}

기반 클래스 타입 포인터로는 파생 클래스의 고유 멤버에 접근할 수는 없다.

기반 클래스에도 draw()를 제공한다.

#include <iostream>
#include <vector>

class Shape
{
public:
	virtual ~Shape() {}
};
class Rect : public Shape
{
public:
	void draw() { std::cout << "draw Rect" << std::endl; }
};
class Circle : public Shape
{
public:
	void draw() { std::cout << "draw Circle" << std::endl; }
};

int main()
{
	std::vector<Shape*> v;

	while (1)
	{
		int cmd;
		std::cin >> cmd;

		if      ( cmd == 1 ) v.push_back(new Rect);
		else if ( cmd == 2 ) v.push_back(new Circle);
		else if ( cmd == 9 )
		{
			for (auto p : v)
				p->draw(); // error
		}
	}
}

모든 파생 클래스에서 공통의 특징은 반드시 기반 클래스에도 있어야 한다.

문법적인 규칙이 아니라 디자인적인 관점이다.

class Shape
{
public:
	virtual void draw() { std::cout << "draw Shape" << std::endl; }

	virtual ~Shape() {}
};

기반 클래스 함수 중 파생 클래스가 재정의하게 되는 것은 반드시 가상함수로 만들어라

가상 함수가 아니면 재정의하지 말라

class Rect : public Shape
{
public:
	void draw() override  { std::cout << "draw Rect" << std::endl; }
};
class Circle : public Shape
{
public:
	void draw() override { std::cout << "draw Circle" << std::endl; }
};

다형성(polymorphism)

동일한 표현식이 상황에 따라 다르게 동작하는 것
p->draw()는 상황(실제 가리키는 객체의 종류)에 따라 다르게 동작함

k번째 도형의 복사본을 만드는 방법

dynamic_cast로 타입을 조사
- 새로운 도형이 추가되면 기존 코드를 수정함 -> OCP 위반

		else if (cmd == 8)
		{
			std::cout << "몇번째 도형을 복제 할까요 >> ";
			int k;
			std::cin >> k;

			if ( dynamic_cast<Rect*>(v[k]) != nullptr )
			{
				v.push_back( new Rect );
			}
			else if ( dynamic_cast<Circle*>(v[k]) != nullptr )
			{
				v.push_back( new Circle );
			}

		}
	}
}

clone() 가상함수
- 새로운 도형이 추가돼도 기존 코드를 수정하지 않아도 됨

#include <iostream>
#include <vector>

class Shape
{
public:
	virtual void draw() { std::cout << "draw Shape" << std::endl; }

	virtual ~Shape() {}

	virtual Shape* clone() const
	{
		return new Shape(*this);
	}
};


class Rect : public Shape
{
public:
	void draw() override  { std::cout << "draw Rect" << std::endl; }

	Shape* clone() const override
	{
		return new Rect(*this);
	}
};

class Circle : public Shape
{
public:
	void draw() override { std::cout << "draw Circle" << std::endl; }

	Shape* clone() const override
	{
		return new Circle(*this);
	}
};


int main()
{
	std::vector<Shape*> v;

	while (1)
	{
		int cmd;
		std::cin >> cmd;

		if      ( cmd == 1 ) v.push_back(new Rect);
		else if ( cmd == 2 ) v.push_back(new Circle);
		else if ( cmd == 9 )
		{
			for (auto p : v)
				p->draw();
		}

		else if (cmd == 8)
		{
			std::cout << "몇번째 도형을 복제 할까요 >> ";
			int k;
			std::cin >> k;

			v.push_back( v[k]->clone() );

		}
	}
}

OCP를 위해서 제어문이 아니라 다형성을 사용하라

디자인 패턴: 특정 문제를 해결하기 위해 만들어진 코딩때문에 이름을 부여한 것
prototype 패턴: 기존 객체를 복사해서 새로운 객체를 만드는 패턴

// 1. 객체의 생성과정을 OCP를 만족하게 할수 없을까 ? // 2. Undo/Redo 기능을 추가하려면 어떻게 해야 할까 ?

공통성과 가변성의 분리

Template method

행위 패턴(Behavior Pattern)
의도

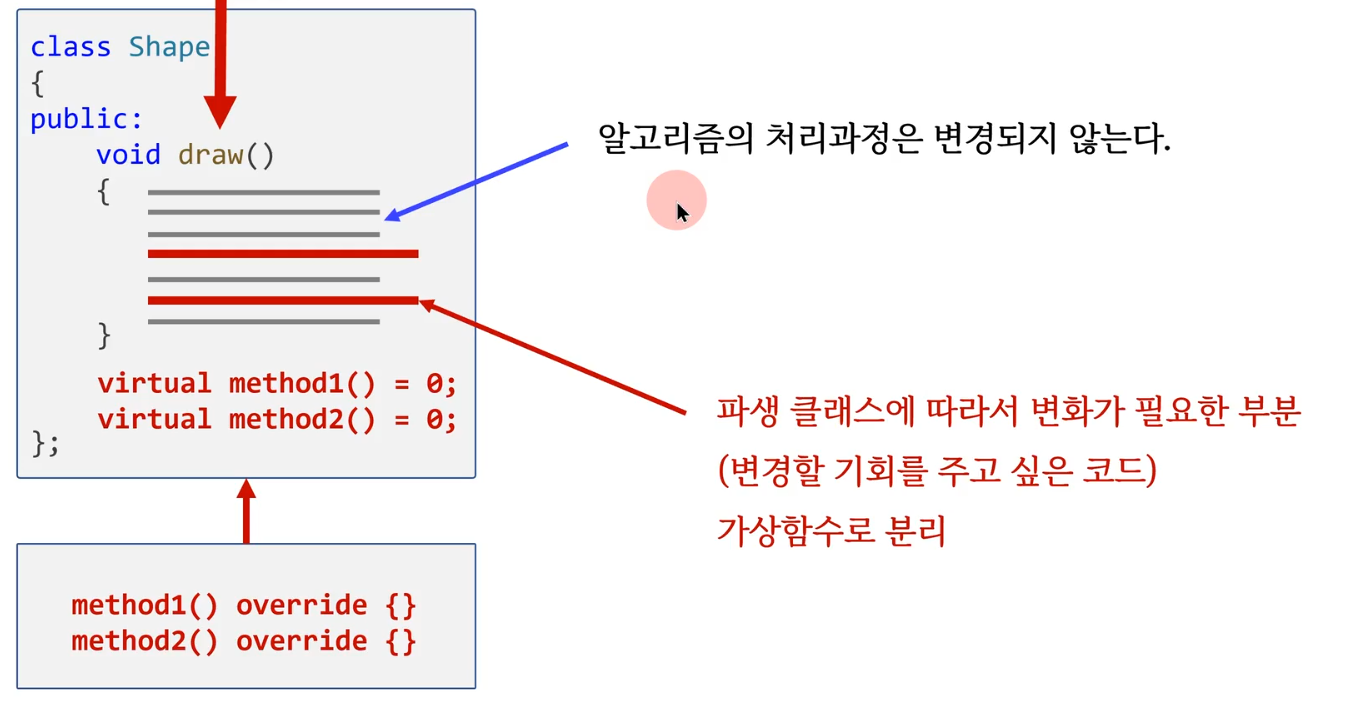

오퍼레이션에는 알고리즘의 처리 과정만을 정의하고 각 단계에서 수행할 구체적인 처리는 sub class에서 정의한다.

알고리즘의 처리과정을 변경하지 않고 알고리즘 각 단계의 처리를 sub class에서 재정의할 수 있다.

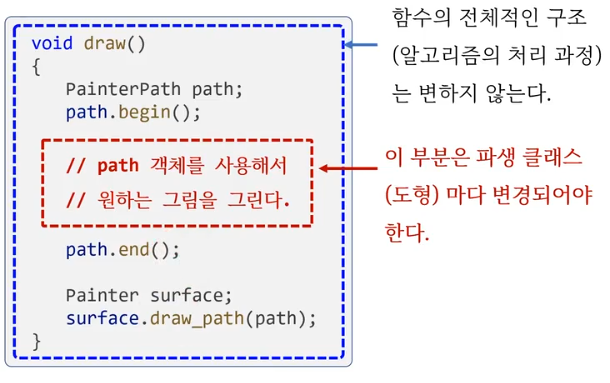

GUI 환경에서 윈도우에 그림 그리기

대부분의 라이브러리에는 그림을 그리기 위한 클래스를 제공함
화면 깜빡임을 방지(flicker free)하기 위해 다양한 방법을 제공(더블 버퍼링 등)

현재 파생 클래스들끼리 멤버 함수가 거의 동일해서 중복되고 있음

#include <iostream>
#include "Painter.h"

class Shape
{
public:
	virtual ~Shape() {}
	virtual void draw() = 0;
};

class Rect : public Shape
{
public:
	void draw() override
	{
		PainterPath path;
		path.begin();

		// path 멤버 함수로 그림을 그린다.
		path.draw_rect();

		path.end();

		Painter surface;
		surface.draw_path(path);
	}
};


class Circle : public Shape
{
public:
	void draw() override
	{
		PainterPath path;
		path.begin();

		// path 멤버 함수로 그림을 그린다.
		path.draw_circle();

		path.end();

		Painter surface;
		surface.draw_path(path);
	}
};

int main()
{
	Shape* s1 = new Rect;
	Shape* s2 = new Circle;

	s1->draw();
	s2->draw();
}

변하지 않은 코드 내부에 있는 변해야 하는 코드를 찾는다.
변해야 하는 코드를 가상함수로 분리한다.
파생 클래스는 알고리즘의 처리 과정을 물려 받으면서 가상함수를 재정의하여 변경이 필요한 부분만 다시 만들 수 있다.

#include <iostream>
#include "Painter.h"

class Shape
{
public:
	virtual ~Shape() {}

	void draw()
	{
		PainterPath path;
		path.begin();

		// path 멤버 함수로 그림을 그린다.
		draw_imp(path);

		path.end();

		Painter surface;
		surface.draw_path(path);
	}

protected:
	virtual void draw_imp(PainterPath& path) = 0;
};



class Rect : public Shape
{
protected:
	void draw_imp(PainterPath& path) override
	{
		path.draw_rect();
	}
};


class Circle : public Shape
{
protected:
	void draw_imp(PainterPath& path) override
	{
		path.draw_circle();
	}
};

int main()
{
	Shape* s1 = new Rect;
	Shape* s2 = new Circle;

	s1->draw();
	s2->draw();
}

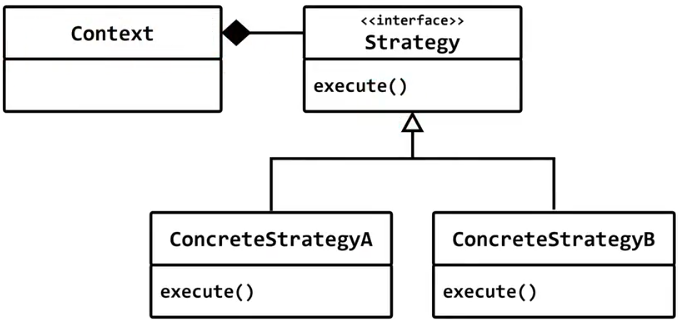

Strategy

행위 패턴(Behavior Pattern)
의도

다양한 알고리즘이 존재하면 이들 각각을 하나의 클래스로 캡슐화하여 알고리즘을 대체할 수 있도록 한다.

Strategy 패턴을 이용하면 클라이언트와 독립적으로 다양한 알고리즘으로 변형할 수 있다.

알고리즘을 바꾸더라도 클라이언트는 아무런 변경을 할 필요가 없다.

#include <iostream>
#include <string>
#include <conio.h>

class Edit
{
	std::string data;
public:
	std::string get_text()
	{
		std::cin >> data;
		return data;
	}
};

int main()
{
	Edit edit;
	while (1)
	{
		std::string s = edit.get_text();
		std::cout << s << std::endl;
	}
}

Edit 을 통해서 나이를 입력받고 싶다.

숫자만 입력하도록 제한해야 한다.

class Edit
{
	std::string data;
public:

	std::string get_text()
	{
		data.clear();

		while (1)
		{
			char c = _getch();

			if (c == 13) break; // enter 키

			if (isdigit(c))
			{
				data.push_back(c);
				std::cout << c;
			}
		}
		std::cout << "\n";
		return data;
	}
};

Edit의 Validation 정책은 변경될 수 있어야 한다.

Validation 정책 #1 변하는 코드를 가상함수로 분리

template method 패턴

class Edit
{
	std::string data;
public:

	std::string get_text()
	{
		data.clear();

		while (1)
		{
			char c = _getch();

			if (c == 13 && iscomplete(data) ) break;

			if (validate(data, c))
			{
				data.push_back(c);
				std::cout << c;
			}
		}
		std::cout << "\n";
		return data;
	}
	virtual bool validate(const std::string& data, char c)
	{
		return true;
	}
	virtual bool iscomplete(const std::string& data) // 입력 값이 완성되었는지 확인함
	{
		return true;
	}
};

class NumEdit : public Edit
{
	int count;
public:
	NumEdit(int count = 9999) : count(count) {}

	bool validate(const std::string& data, char c) override
	{
		return data.size() < count && isdigit(c);
	}
	bool iscomplete(const std::string& data) override
	{
		return count != 9999 && data.size() == count;
	}
};

int main()
{
//	Edit edit;
	NumEdit edit(5); // 5자리 숫자만, 5자리 입력 되어야만 enter 가능

//	AddressEdit edit2;
	while (1)
	{
		std::string s = edit.get_text();
		std::cout << s << std::endl;
	}
}

Validation 정책 #2 변하는 코드를 다른 클래스로 분리

strategy

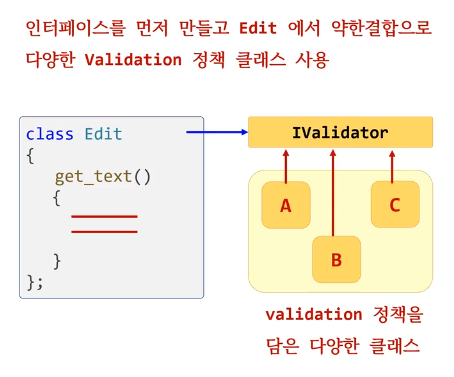

인터페이스를 먼저 만들고, Edit에서 약한 결합으로 다양한 Validation 정책 클래스 사용

#include <iostream>
#include <string>
#include <conio.h>

struct IValidator
{
	virtual bool validate(const std::string& data, char c) = 0;
	virtual bool iscomplete(const std::string& data) { return true;}
	virtual ~IValidator() {}
};



class Edit
{
	std::string data;

	IValidator* val = nullptr;
public:
	void set_validator(IValidator* p) { val = p;}

	std::string get_text()
	{
		data.clear();

		while (1)
		{
			char c = _getch();

			if (c == 13 && ( val == nullptr || val->iscomplete(data)    )  ) break;

			if (val == nullptr || val->validate(data, c))
			{
				data.push_back(c);
				std::cout << c;
			}
		}
		std::cout << "\n";
		return data;
	}
};


int main()
{
	Edit edit;
	while (1)
	{
		std::string s = edit.get_text();
		std::cout << s << std::endl;
	}
}

class DigitValidator : public IValidator
{
	int count;
public:
	DigitValidator(int count = 9999) : count(count) {}

	bool validate(const std::string& data, char c) override
	{
		return data.size() < count && isdigit(c);
	}
	bool iscomplete(const std::string& data) override
	{
		return count != 9999 && data.size() == count;
	}
};


int main()
{
	Edit edit;
	DigitValidator v(5);
	edit.set_validator(&v);

//	DigitValidator v2(15);
//	edit.set_validator(&v2);

	while (1)
	{
		std::string s = edit.get_text();
		std::cout << s << std::endl;
	}
}

Validation 방식 2가지 비교

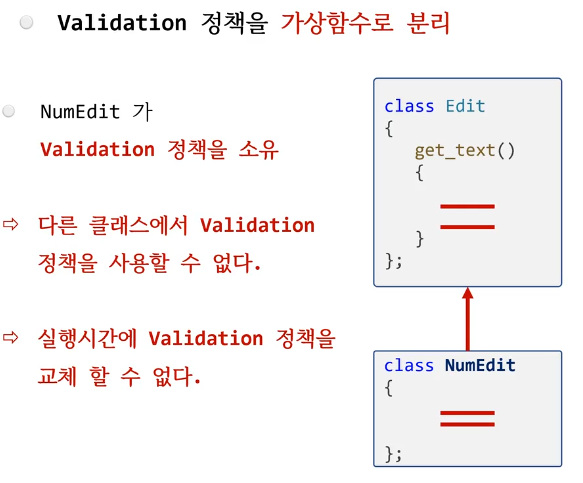

Validation #1 template method

NumEdit, AddressEdit 등 Edit을 확장해가면서 Validation을 따로 쓰게 되므로 유연성이 떨어짐

Validation #2 strategy

Edit 예제의 경우는 strategy가 적합하지만, template method가 더 나쁜 것이 아님

사각형을 그리는 방법은

다른 클래스에서 사용해야 할 일이 없고
실행 시간에 교체되어야 할 이유도 없음
가상 함수로 구현되면 멤버함수이므로 멤버 데이터 접근도 편해짐

PREVIOUS[E-Z] const 리뷰하기🍨
